Win2003 Server DHCP服务器安装图解教程

时间：2015-01-18 来源：互联网作者：佚名

小张所在公司的其中一个局域子网Saes.grfwgz.com，因为均为市场部门员工，虽然员工数有许多，但一般来说长期均只有一小部分员工在单位使用网络，所以为了节省IP地址资源，IP地址采用了DHCP自动分配方式，其网段为192.168.0.129~192.168.0.158。

下面是具体的配置方法。
　　
　　因为DHCP服务器的配置可以有不同途经，一种是新添加DHCP服务器，另一种则是在现有DHCP服务器中添加新的作用域，当然也可以修改现有作用域。我们先介绍前者。
　　
　　一、添加新的DHCP服务器
　　
　　如果原服务器在域控制器安装时没有安装DHCP服务器，则可以在安装好域控制器后另外安装、配置DHCP服务器。在Windows服务器系统中配置DHCP服务器比较简单、直观，因为都是通过图形界面的方式进行，与其它服务器的配置方法一样，所以也很容易理解。本配置方法同样适用于Windows 2000 Server家庭系统的DHCP服务器配置。
　　

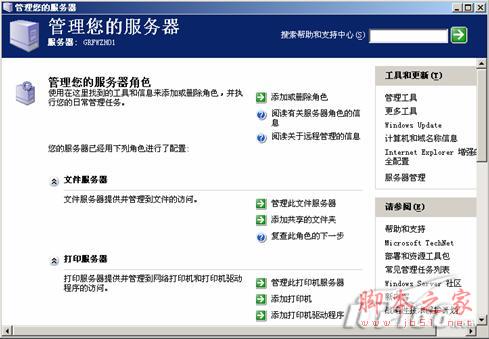

　　（1）执行【开始】→【管理工具】→【管理您的服务器】桌面菜单操作，打开如图1所示窗口。
　　　

　　图一
　　
　　（2）单击中间顶端的“添加或删除角色”链接项，打开如图2所示向导对话框。在这个对话框中显示向导进行所必须做的准备步骤。
　　　

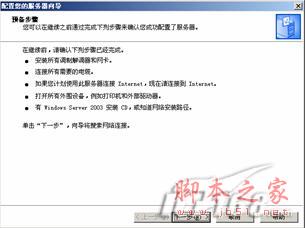

　　图2 “预备步骤”对话框
　　
　　（3）单击“下一步”按钮，打开如图3所示对话框。在这个对话框列表中显示当前服务器中各角色的配置情况，找到“DHCP服务器”项，可以看到当前没有配置成DHCP服务器角色。
　　　

　　图3 “服务器角色”对话框
　　
　　（4）选择了“DHCP服务器”项后，单击“下一步”按钮，打开如图4所示对话框。在这个对话框中总结了您所选择的服务器角色配置说明。没多大意义。
　　　

　　图4 “选择总结“对话框
　　
　　（5）直接单击“下一步”按钮，打开如图5所示对话框。这是个服务器安装组件的进程对话框。显示为了安装DHCP服务器所进行的组件安装进程。
　　　

　　图5 “正在配置组件”对话框
　　
　　（6）组件安装完成后，系统自动返打开“新建作用域”向导，如图6所示。单击“下一步”按钮，打开如图7所示对话框。在这个对话框中要求输入一个新建作用域的名称。
　　　

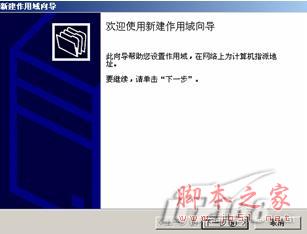

　　图6 “欢迎使用新建作用域向导”对话框
　　　

　　图7 “作用域名”对话框
　　
　　（7）单击“下一步”按钮，打开如图8所示对话框。在这个对话框中要求输入SALES子网的起始和结束IP地址（192.168.0.129~192.168.0.158）。并在下面的“长度”和“子网掩码”项中设置该子网IP地址中用于“网络ID”+“子网ID”的位数和子网的子网掩码。通过前面的配置介绍可知，这个子网中，是用了27位作为网络ID/子网ID的，子网掩码为255.255.255.224。注意，这两项是有关联的，不是随意的，如果配错了，系统会自动修正。
　　　

　　图8 “IP地址范围”对话框
　　
　　（8）单击“下一步”按钮，打开如图9所示对话框。在这个对话框中要求指定要排除的IP地址。排除的IP地址就是不用于自动分配的IP地址。这在一个子网中，通常域控制器的IP地址是要静态配置的，而且通常采用子网中第一个可用IP地址，所以在此只排除第一个IP地址192.168.0.129（如果有其它服务器要采用静态IP地址，则也需排除在外，否则会引起IP地址冲突）。
　　　

　　图9 “添加排除”对话框
　　

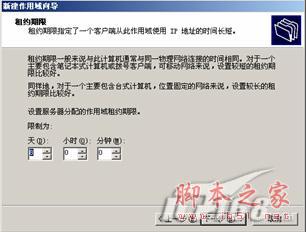

　　（9）单击“下一步”按钮，打开如图10所示对话框。在这个对话框中要求指定这些IP地址一次使用的期限。通常不用配置，当然如果这台服务器是为那些临时用户而配置，则可在此限制他们的使用时间。
　　　

　　图10 “租约期限”对话框
　　
　　（10）单击“下一步”按钮，打开如图11所示对话框。在这个对话框中要求选择是否现在就为DHCP选项。因为这些选项在SALES子网中基本无需配置，所以在此选择“否，我想稍后配置这些选项”单选项。
　　　

　　图11 “配置DHCP选项”对话框
　　
　　11）单击“下一步”按钮，打开如图12所示对话框，完成“新建作用域”向导。单击“完成”按钮后返回到“管理您的服务器向导”对话框。随后系统即弹出如图13所示向导完成对话框。单击“完成”按钮即完成DHCP服务器角色配置了。
　　　

　　图12 “正在完成新建作用域向导”对话框
　　　

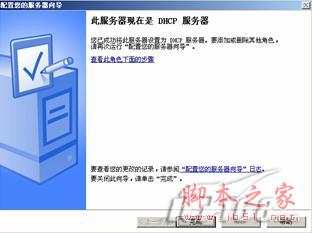

　　图13 “此服务器现在是DHCP服务器”对话框
　　
　　重新启动系统即可生效（此为推荐做法，实际上多数情况下是不用重新启动系统的）。
　　

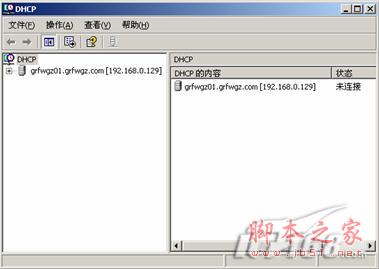

　　（12）执行【开始】→【管理工具】→【DHCP】桌面菜单操作，打开DHCP服务器窗口，如图14所示。此时可以看到，它并没有激活（显示“未连接”状态）。
　　　

　　图14 DHCP窗口
　　
　　（13）双击相应DHCP服务器（本例为grfwgz01.grfwgz.com），展开控制台树，然后在相应作用域上单击右键，在弹出菜单中选择“激活”选项。此时DHCP服务器即显“活动”状态了，如图15所示。
　　　

　　图15 激活后的DHCP窗口
　　
　　至此DHCP服务器的安装与配置过程就全部完成了。
　　
　　二、在现有DHCP服务器中添加新的作用域
　　
　　因为DHCP服务也可随域控制器的安装而安装，所以通常也无需另外安装，只需进行一些较简单的修改，添加新的作用域即可。下面是小张在Sales.grfwgz.com子域控制器上重新配置DHCP服务器的详细方法。
　　

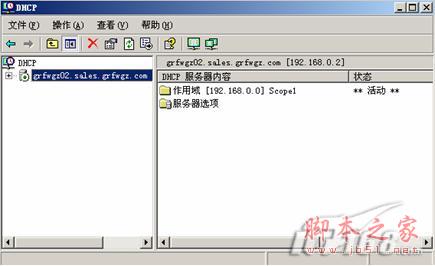

　　（1）执行【开始】→【管理工具】→【DHCP】菜单操作，打开如图16所示的DHCP窗口。
　　

　　图16 “DHCP”窗口
　　
　　（2）双击其中的DHCP服务器grfwgz01.sales.grfwgz.com，展开控制台树，再双击“作用域”选项，选择“地址池”选项，如图17所示窗口。从中可以了解域控制器安装时默认的地址范围。很明显这个作用域地址范围不符合小张所为这个子网所规划的IP地址范围192.168.0.129~192.168.0.158，必须先删除默认的作用域。方法只需在“作用域”项上单击右键，在弹出菜单中选择“删除”即可。然后新建一个IP地址作用域。

欢迎进入Windows社区论坛，与300万技术人员互动交流 >>进入
　　　

　　图17 展开控制台树后的“DHCP”窗口
　　
　　（3）在DHCP服务器grfwgz01.sales.grfwgz.com上单击右键，在弹出菜单中选择“新建作用域”选项，打开如图18所示新建作用域向导对话框。
　　　

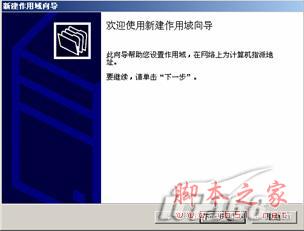

　　图18 “欢迎使用新建作用域向导”对话框
　　

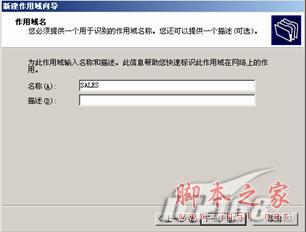

　　（4）单击“下一步”按钮，打开如图19所示对话框。在这个对话框中小张为这个新建的作用域取了一个名称Sales（因为这是专为Sales门市部用户配置的），并进行了一些简单描述。
　　　

　　图19 “作用域名”对话框
　　

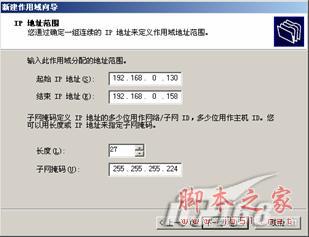

　　（5）单击“下一步”按钮，打开如图20所示对话框。在这个对话框中小张根据实际需要指定了新建作用域的IP地址起、止范围为192.168.0.130~192.168.0.158（排除子网域控制器所用IP地址192.168.0.129）。还可在对话框中为这些IP地址指定子网掩码、网络ID/子网ID的长度，根据计算得知此处需在“长度”栏中填上27，在“子网掩码”栏中填入“255.255.255.224”。
　　　

　　图20 “IP地址范围”对话框
　　
　　（6）单击“下一步”按钮，打开如图21所示对话框。在这个对话框中可以指定一些在上述地址范围要排除的IP地址。这些要排除的IP地址通常是用于一些特殊的服务器或工作站，他们可能需要采用静态IP地址方式。当然也可没有要排除的IP地址。在本示例中，因为与互联网连接的宽带路由器IP地址为192.168.0.131，所以仅需排除这个IP地址即可。
　　　

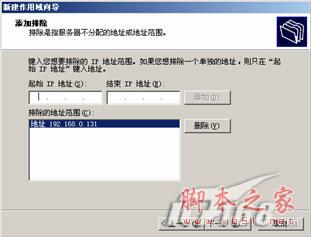

　　图21 “添加排除”对话框
　　

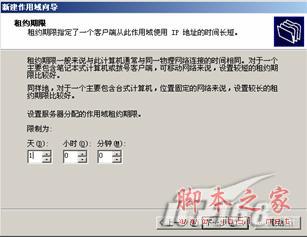

　　（7）单击“下一步”按钮，打开如图22所示对话框。在这个对话框中可以设定客户端从DHCP服务器获取IP地址后可以租约的时间长短。通常不用设置，除非这些由DHCP服务器自动分配IP地址的用户都是临时用户。不过为了安全起见，还是最好把租约期改为较短时间好些，如24个小时，也就是1整天，毕竟一个用户连续工作24个小时的情况是很少见的。
　　　

　　图22 “租约期限”对话框
　　

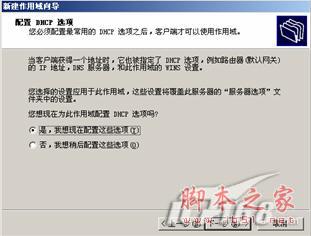

　　（8）单击“下一步”按钮，打开如图23所示对话框。在这个对话框中要求选择是否现在就配置作用域的DHCP选项。小张选择了“是，我要现在配置这些选项”单选项。
　　　

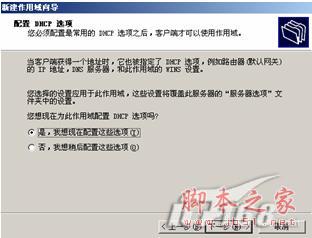

　　图23 “配置DHCP选项”对话框
　　

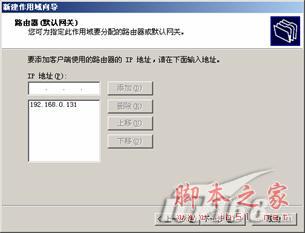

　　（9）单击“下一步”按钮，打开如图24所示对话框。在这个对话框中可以为客户端配置默认的路由器（也可以是默认网关）IP地址。在小张所在公司的网络中，这个子网的路由器IP地址为192.168.0.131，所以小张在此对话框添加这个IP地址即可。
　　　

　　图24 “路由器（默认网关）”对话框
　　
　　（10）单击“下一步”按钮，打开如图25所示对话框。在这个对话框中为新建作用域配置父域和DNS服务器名称和IP地址。当前Sales.grfwgz.com的父域为grfwgz.com，DNS服务器为grfwgz.com域控制器grfwgz01，IP地址为192.168.0.33，输入上述信息即可。
　　
　　　

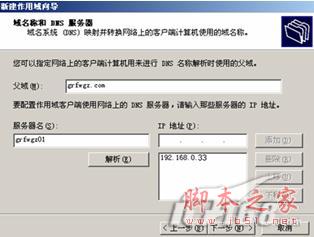

　　图25 “域名称和DNS服务器”对话框

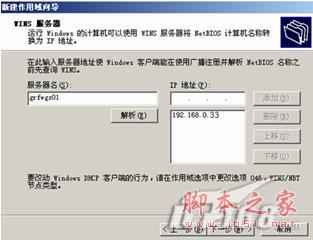

　　（11）单击“下一步”按钮，打开如图26所示对话框。在这个对话框中可指定网络中的WINS服务器。因为小张所在公司网络中客户端使用的操作系统各种各样，有些是比较早期的Windows版本（如Windows 98），需要WINS服务来解析，所以小张在grfwgz.com域控制上也配置了WINS服务器，所以此时的WINS服务器名称也为grfwgz.com域控制器grfwgz01，IP地址同样为192.168.0.33。
　　
　　　

　　图26 “WINS服务器”对话框
　　

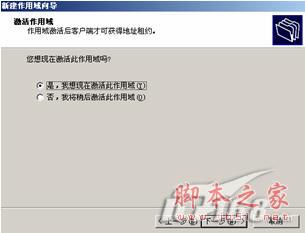

　　（12）单击“下一步”按钮，打开如图27所示对话框。在此对话框中要求选择是否立即激活此作用域，小张选择了“是，我想现在激活此作用域”单选项。
　　
　　　

　　图27 “激活作用域”对话框
　　
　　（13）单击“下一步”按钮，即到向导完成对话框。单击其中的“完成”按钮即可完成新作用域的创建，并同时激活此作用域即可。
　　
　　以上就是在现有DHCP服务器中修改，或者新的DHCP服务器作用域的方法配置DHCP服务器的全部过程。在DHCP服务器作用域的新建过程就会全面配置新作用域的各项属性，包括IP地址池、IP地址租约期等。下面介绍客户端的DHCP配置。
　　
　　三、客户端的DHCP配置
　　
　　下面是小张为Alice用户所进行的Windows XP Professional系统DHCP自动IP地址分配配置方法。
　　
　　（1）双击状态栏中的网络连接图标，打开如图28所示“网络连接”窗口。在这个窗口中显示当前系统所有的网络连接项。
　　
　　　

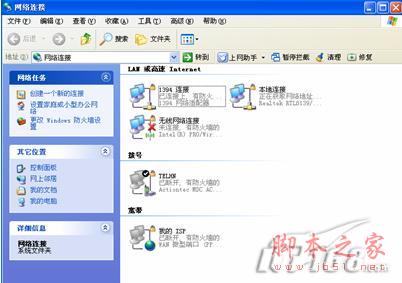

　　图28 “网络连接”窗口
　　

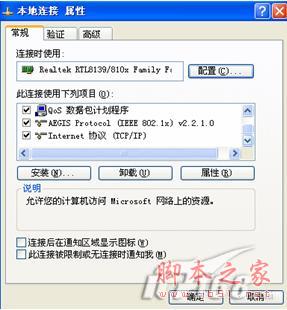

　　（2）选择本机用于局域网连接的网络连接项，单击右键，在弹出菜单中选择“属性”选项，打开如图29所示对话框。
　　
　　　

　　图29 “本地连接属性”对话框“常规”选项卡
　　

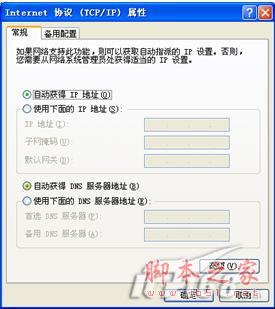

　　（3）在“此连接使用下列项目”列表中选择“Internet协议（TCP/IP）”选项，单击“属性”按钮，打开如图30所示对话框。因为小王所在公司的这个网段采用动态IP地址分配法，所以在此对话框中要选择“自动获得IP地址”单选项，同时还可以选择“自动DNS服务器地址”单选项。
　　
　　　

　　图30 “Internet协议（TCP/IP）属性”对话框
　　

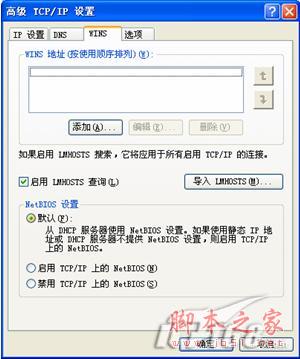

　　（4）单击“高级”按钮，在打开的对话框中选择“WINS”选项卡，如图31所示。在这个对话框中根据需要选择“启用LMHOSTS查询”复选项，选择后可将远程计算机解析为IP地址。因为采用了动态IP地址，所以须在“NetBIOS设置”栏中选择“默认”单选项，如果使用的是静态IP地址，则还可选择“启用TCP/IP上的NetBIOS”单选项。
　　

　　图31 “高级TCP/IP设置”对话框“WINS”选项卡
　　
　　（4）单击“确定”按钮即可完成TCP/IP协议的DHCP客户端配置，客户端也就可以使用DHCP服务器来自动获得IPC地址了。
　　
　　总结：相信通过以上的详细步骤，您已经完全掌握了在Windows平台下如何配置DHCP服务器了，后续我们会向您介绍Linux平台下DHCP服务器的配置方法，敬请关注。
