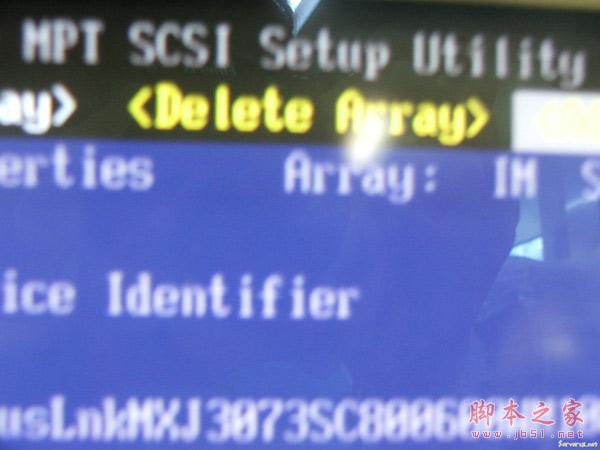

ibmx335/ibmx336服务器做RAID阵列的图文方法(包括删除RAID阵列)

时间：2015-01-18 来源：互联网作者：佚名

文字说明：

如何使用LSI配置RAID1

X服务器中有一些集成LSI SCSI控制器的机型,在开机自检时按CTRL C可以配置两个硬盘的镜像。但是当升级BIOS之后，CTRL C中的一些设置发生了变化，配置方法也较以前的版本有些差异。

新版本的配置步骤：
1．启动服务器，在自检过程中按CTRL C键，进入到菜单（双通道LSI控制器）
2．选择硬盘所在SCSI通道回车

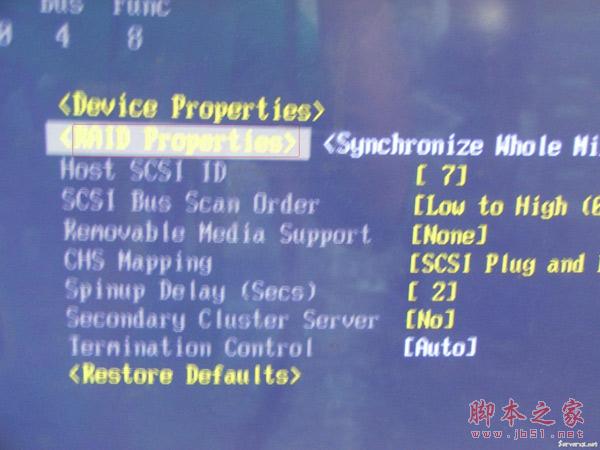

3．选择<RAID Properties>,回车。
4．发现两个硬盘，选择一个为主盘，在<Array Disk?>按减号。

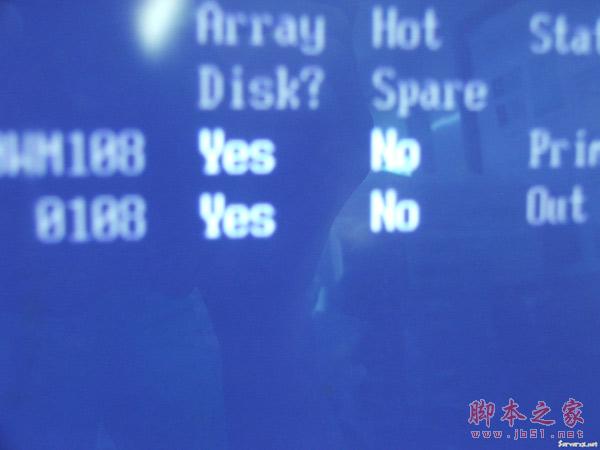

5．系统提示按F3保存磁盘的数据，按Delete删除磁盘上的数据。如果这个磁盘上有操作系统，一定要选择F3.完成之后<Array Disk?>下面的[No]变成[Yes].
6. 在第二个磁盘上[No]的位置按减号：
7．系统警告这个磁盘上的信息会丢失，按DELETE删除这个磁盘上的所有数据，或者按任意键取消。按DELETE，第二个磁盘的[No]也会变成[Yes],重启系统，开始同步磁盘。

旧版本
1）重启主机按 CTRL-C 进入配置菜单，光标放在<LSI1030 >第一个通道上，按<ENTER>继续

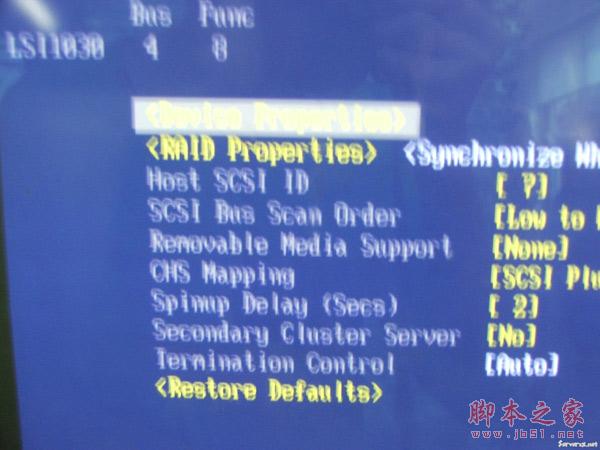

2）选择 DEVICE PROPERTIES 可发现硬盘，按<Esc>回到前一菜单
3）选择 MIRRORING PROPERTIES 按<ENTER>继续
4）选择第一块硬盘，第三列mirror pair项，按-/+号将其设为PRIMARY。
5）选择第二块硬盘，第三列mirror pair项，按-/+号将其设为SECONDE

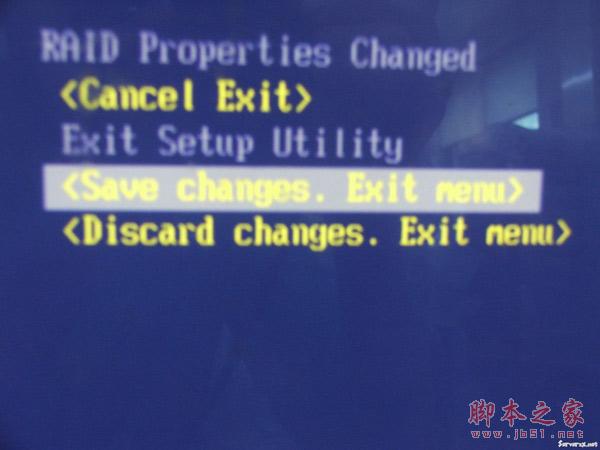

6）按ESC ，选择“SAVE CHANGE THEN EXIT THIS MENU”，按<ENTER>继续
7）按ESC ，选择“EXIT THE CONFIGURATION UTITILY”，按<ENTER>继续

使用RAID的情况，最少你要装ServeRaid这个软件，一般你装最新的就OK了，随机应该有配，没有就去IBM网站上下载。
除了给你看到当前RAID的信息，是否有坏盘，更可以提前给你PFA警告，预测盘是否还在稳定运行。
如果想全面管理你的IBM硬件，装Director吧。

ibmx335/ibmx336服务器做RAID阵列的图文方法

ibm x335/x336服务器做RAID方法如下：

阵列要求：硬盘至少2块，盘体容量速度品牌必须均可一样
一，首先，起动机器自检CPU 内存硬盘等硬件是否正常（如果不认请正确检查）
二，如果硬件一切正常，那现在我们就开始做阵列

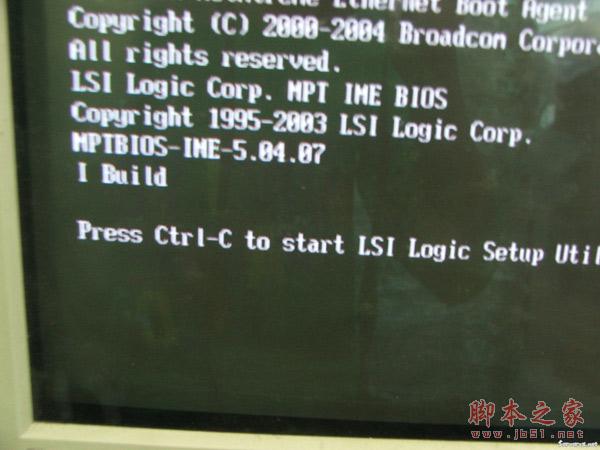

当服务器检测到如图一时，按‘CTRL+C'进入阵列主菜单
